Energy Meter / BACnet/IP / BACnet MS/TP

HD67P01 - Energy Meter / BACnet/IP / BACnet MS/TP.

Compatto nel quadro. Preciso nella misura. Connesso al tuo impianto.

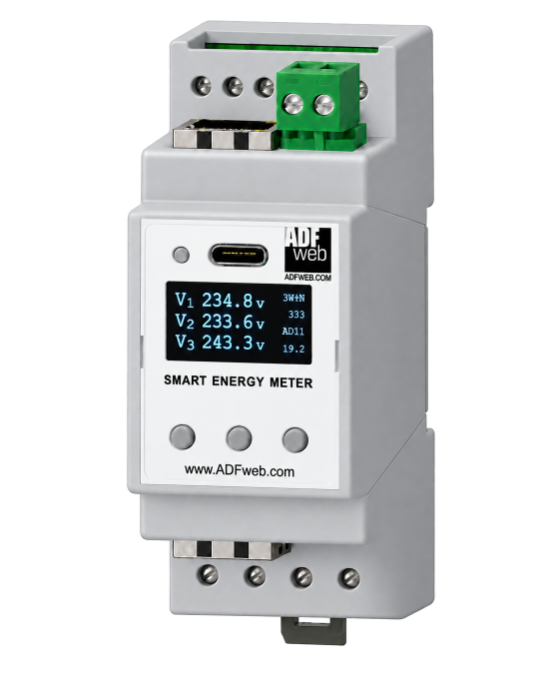

HD67P01 è l’Energy Meter compatto per il tuo sistema di gestione degli edifici. In soli 2 moduli DIN riunisce misura elettrica, display OLED e comunicazione: i dati che servono per monitorare i consumi, con un ingombro contenuto nel quadro.

Più visibilità sui consumi di macchine e impianti
Tensione, corrente, frequenza, potenza attiva, reattiva e apparente, fattore di potenza ed energia: un insieme di misure per conoscere l’assorbimento dei carichi e seguirne il comportamento durante il funzionamento.

Precisione di misura, lettura immediata sul posto
La misura dell’energia attiva in classe 0,5S offre una base precisa per il monitoraggio energetico. Il display OLED consente di consultare le misure direttamente sul dispositivo, durante l’installazione e i controlli sul quadro.

Registrazione dei dati tramite USB-C
La porta USB-C sul pannello frontale permette il logging dei dati di misura, per raccogliere e conservare le letture da utilizzare nelle successive analisi.

I consumi elettrici nel tuo BMS
Scegli l’interfaccia adatta al tuo sistema di gestione degli edifici (BMS). Le versioni BACnet/IP Device (Slave) comunicano con un sistema di supervisione BACnet/IP compatibile e dispongono di due porte LAN con switch integrato per il collegamento in cascata. Le versioni BACnet MS/TP Slave rendono disponibili le misure a un Master BACnet MS/TP compatibile attraverso una porta RS485; una porta LAN è dedicata alla configurazione. Ogni codice identifica una specifica interfaccia di comunicazione e una versione di ingresso.

La versione adatta ai tuoi sensori
BACnet/IP
HD67P01-AA-BIS: per trasformatori di corrente con secondario nominale da 1 A o 5 A.
HD67P01-MV-BIS: per trasformatori di corrente da 333 mV o bobine di Rogowski compatibili.
BACnet MS/TP
HD67P01-AA-BMS: per trasformatori di corrente con secondario nominale da 1 A o 5 A.
HD67P01-MV-BMS: per trasformatori di corrente da 333 mV o bobine di Rogowski compatibili.

Scegli la versione per il tuo impianto e richiedi una quotazione. Nella tabella trovi i codici prodotto, le caratteristiche tecniche e la documentazione.

	Energy Meter / BACnet

Documentation and configuration files

Order Code	Price info	Details	Description	User manual	Operating Temperature
Energy Meter / BACnet/IP
HD67P01-AA-BIS		View	Energy Meter with BACnet/IP Device (Slave) (1 A / 5 A current transformers (CTs); 2 LAN ports with integrated switch for daisy-chain connection; front-panel USB-C data logging)		-40°C to +85°C
HD67P01-MV-BIS		View	Energy Meter with BACnet/IP Device (Slave) (333 mV current transformers (CTs) / Rogowski coils; 2 LAN ports with integrated switch for daisy-chain connection; front-panel USB-C data logging)		-40°C to +85°C
Energy Meter / BACnet MS/TP
HD67P01-AA-BMS		View	Energy Meter with BACnet MS/TP Slave (1 A / 5 A current transformers (CTs); 1 RS485 port + 1 LAN port for configuration; front-panel USB-C data logging)		-40°C to +85°C
HD67P01-MV-BMS		View	Energy Meter with BACnet MS/TP Slave (333 mV current transformers (CTs) / Rogowski coils; 1 RS485 port + 1 LAN port for configuration; front-panel USB-C data logging)		-40°C to +85°C
